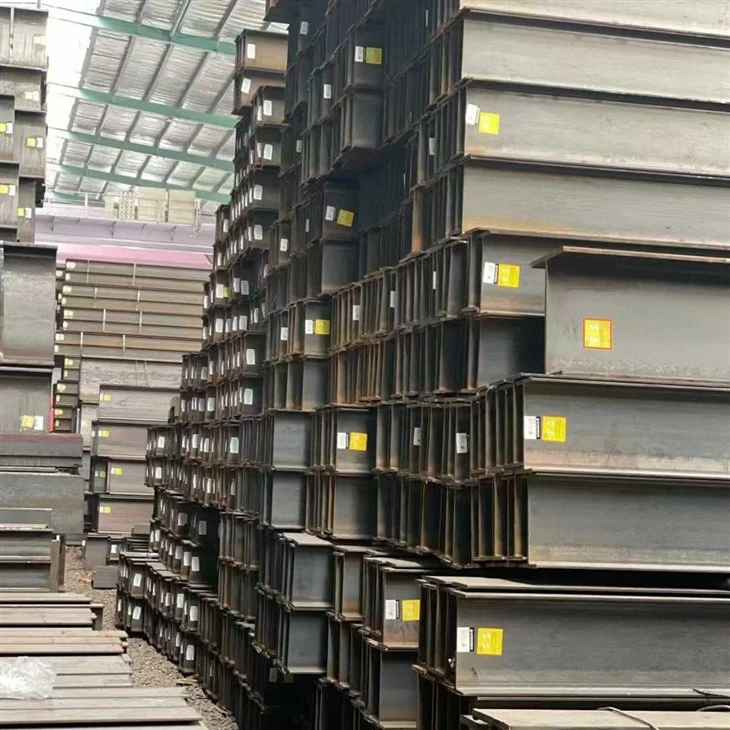

Heitvalsaðir H-byggingarbitar eru með breiðum samsíða flönsum og hornréttum vef sem myndar "H" hluta. H-geislar eru hannaðir með jafnri eða næstum -jafnri flansbreidd og vefdýpt, H-geislar veita háan þversniðsstuðul meðfram bæði X-X og Y-Y ásunum. Þessi fínstilla rúmfræði býður upp á mikla mótstöðu gegn beygju, snúningi og axial þjöppun samanborið við staðlaða I-geisla.
Þessir bitar, sem eru framleiddir með stöðugum heitvalsingarferlum, þjóna sem aðal-burðarhlutir í stálgrind, þungum mannvirkjum, iðjuverum og undirstöðum búnaðar.
Helstu eiginleikar vöru
Mikil beygju- og beygjuþol:Samhliða flansar dreifa þversniðsflatar- langt frá hlutlausa ásnum, sem skilar yfirburða tregðukrafti (Ix, Iy) og sveifluradíus.
Valkostir fyrir samræmda veggþykkt:Fáanlegt í breiðum flans (HW), miðflans (HM), og þröngum flans (HN) röð, fínstillt fyrir annað hvort ássúlur eða sveigjanlega geisla.
Samhæfni við burðarsuðu:Lág kolefnisjafngildi (CEV) tryggja hljóðsvið og suðu án forhitunar við staðlaðar umhverfisaðstæður.
Málsamræmi:Heitt-vikmörk eru í fullu samræmi við ASTM A6, EN 10034 og JIS G3192 staðla fyrir beinlínu, út-úr-ferningi og sveiflu/sóp.
Tæknilýsing
Mál- og hlutasvið
Hæð hluta (H)
100 mm - 1000 mm (4 tommur - 40 tommur)
Flansbreidd (B)
50 mm - 400 mm (2 tommur - 16 tommur)
Vefþykkt (t1)
4,5 mm - 26 mm
Flansþykkt (t2)
7 mm - 45 mm
Staðlaðar lengdir
6m, 9m, 12m, 14m (sérsniðnar lengdir allt að 18m eftir beiðni)
Málsviðvik (samkvæmt EN 10034 / ASTM A6)
|
Parameter |
Leyfilegt frávik (nafnstærðarsvið) |
|
Hæð hluta (H) |
±2,0 mm (H minna en eða jafnt og 200) til ±4,0 mm (H > 600) |
|
Flansbreidd (B) |
±2,0 mm (B Minna en eða jafnt og 150) til ±4,0 mm (B > 300) |
|
Web Off-Center (e) |
Hámark 2,5 mm - 5.0 mm eftir flansbreidd |
|
Út-af-ferningi (T+T') |
Hámark 1,5% af B (eða allt að 6,0 mm) |
|
Réttleiki (Camber/Sweep) |
Minna en eða jafnt og 0,15% af heildarlengd L |
Einkunnir og staðlar
Myllan okkar útvegar burðarvirka H-bita sem passa við alla helstu alþjóðlega hönnunarkóða:
|
Svæði / staðall |
Stálgráða |
Afrakstursstyrkur ReH (MPa, mín.) |
Togstyrkur Rm (MPa) |
Höggprófunarorka (KV, mín.) |
|
Amerískt (ASTM) |
ASTM A36 |
Stærri en eða jafnt og 250 |
400 - 550 |
Valfrjálst / Sérstakt verkefni |
|
ASTM A992 / A572 Gr 50 |
Stærri en eða jafnt og 345 |
Stærri en eða jafnt og 450 |
27 J við +20 gráðu |
|
|
Evrópskt (EN 10025-2) |
S235JR |
Stærri en eða jafnt og 235 |
360 - 510 |
27 J við +20 gráðu |
|
S275JR / S275J2 |
Stærri en eða jafnt og 275 |
410 - 560 |
27 J við +20 gráður / -20 gráður |
|
|
S355JR / S355J2 / S355K2 |
Stærri en eða jafnt og 355 |
470 - 630 |
27 J við +20 gráður / -20 gráður / 40 J við -20 gráður |
|
|
Japanska (JIS G3101/G3106) |
SS400 |
Stærri en eða jafnt og 245 |
400 - 510 |
N/A |
|
SM490A / SM490YB |
Stærri en eða jafnt og 325 |
490 - 610 |
27 J við 0 gráður |
Yfirborðs- og vinnsluvalkostir
Undirbúningur yfirborðs
Eins og-valsað (svart):Mill kvarðinn ósnortinn; hentugur fyrir grunngrind innanhúss eða auka mannvirki.
Skotsprengingar:ISO 8501-1 Sa 2.5 áferð til að fjarlægja ryð áður en húðun er borin á.
Hlífðar húðun
Heit-dýfa galvanisering (HDG):Samræmist ASTM A123 / ISO 1461. Þykkt sinkhúðunar er á bilinu 85 μm til 120 μm (610 - 850 g/m²) fyrir alvarlega andrúmsloftsvernd utandyra.
Grunnur verslunar:Rautt oxíð, sinkkrómat eða epoxý grunnhúð (25 - 50 μm DFT).
Secondary Processing Services
Nákvæm sagaskurður:Lengdarvikmörk innan -0 / +5 mm.
Framleiðsla og borun:CNC-boranir á vef og flans, rifa,-endabeygjur og soðnar grindarplötur samkvæmt byggingarteikningum.
Umsóknir
Hár-hækkun og auglýsingaramma:Aðalbyggingarsúlur og flutningsgrind þar sem stöðugleiki í marg-stefnu er mikilvægur.
Iðnaðaraðstaða og vöruhús:Þungir kranabjálkar, þakstokkar og millihæðargólfbyggingar.
Brýr og innviðir:Helstu lengdargrindur, bryggjuhettur og tímabundnar grindargrind fyrir þjóðvega- og járnbrautarverkefni.
Grunnhögg:Breiðir-flansburðarstúfur (HP hlutar) fyrir djúpan stuðning undir axialþjöppunarálagi.
Undirstöður þungra véla:Festingargrind fyrir námuvinnslupalla, raforkukatla og burðargrindur á hafi úti.
Gæðaeftirlit og skoðun
Sérhver framleiðsluhiti gengst undir lögboðnar efnafræðilegar, vélrænar og ó-eyðandi prófanir fyrir sendingu:
Efnasamsetning greining:Litrófsmæling á C, Mn, Si, P, S, Cr, Ni, Cu, V og kolefnisjafngildi:
CEV=C + Mn/6 + (Cr+Mo+V)/5 + (Ni+Cu)/15
Vélræn eignapróf:Togþol, endanlegur togstyrkur, lengingarprósenta og Charpy V-hakprófun niður í -40 gráður.
Staðfesting á stærð:Skoðun með leysi/mæla á vef-/flansþykkt, hæð hluta, út-af-ferningi og sveiflu.
Ó-eyðandi prófun (NDT):Ultrasonic prófun (UT) samkvæmt EN 10160 eða ASTM A435 fyrir innri lagskiptingu galla á þykkum flans hluta (t2 Stærri en eða jafnt og 20 mm).
Vottun:Gefin út verksmiðjuprófunarvottorð (MTC) í fullu samræmi við EN 10204 3.1 eða 3.2. Skoðanir þriðju-aðila (SGS, BV, Intertek, TUV) studdar sé þess óskað.
Framboðs- og aðlögunarvalkostir
Lágmarks pöntunarmagn (MOQ):5 metrísk tonn á hverja stærð hlutar hluta; 25 metrísk tonn fyrir ó-venjuleg veltingur.
Lengdaraðlögun:Skurður með föstum lengd frá 5,8m (fyrir 20ft gámahleðslu) upp í 12,0m (fyrir 40ft gámahleðslu eða brotamassa).
Pökkun og sendingarkostnaður:
- Stál-bundin búntapökkun með hlífðarendalokum.
- Anti-ryðolíuhúð notuð fyrir sjóflutninga.
- Gámaflutningar (20GP/40GP/40HQ) eða lausaskipasendingar fyrir pantanir í stórum tonnafjölda.
Það sem kaupendur ættu að gefa fyrir tilboð
Til að fá nákvæma viðskiptatilboð og tæknilega hagkvæmniskoðun innan 24 klukkustunda, sendu inn eftirfarandi upplýsingar:
Staðal- og stálflokkur: (td ASTM A992, EN 10025 S355J2, JIS SS400)
Hlutatilnefning / mál:(Td HEB 200, B12x50, H300x300x10x15 mm)
Lengdarkröfur og vikmörk:(Td fast 12.000 mm ±5 mm)
Yfirborðsfrágangur og húðun:(T.d. Bare Mill vog, Sa 2,5 skotsprengja eða HDG til ASTM A123)
Heildarmagn:Þyngd í tonnum eða heildarfjölda stykkja.
Afhendingarskilmálar og áfangastaður:Incoterms (FOB, CFR, CIF) með áfangastaðshöfn.
Skoðun / vottunarkröfur:(Td EN 10204 3.1 MTC, þriðju-SGS skoðun aðila).
Algengar spurningar
Sp.: Hver er aðalbyggingarmunurinn á H-geisla og I-geisla?
A: H-geislar eru með breiðari flansa með samsíða innra og ytra yfirborði, sem gefur þeim ferninga eða nær-ferninga-þversniðssnið. Þetta veitir háan kaflastuðul meðfram báðum ásum (Ix og Iy). Staðlaðir I-geislar eru með mjórri flansa með 1:10 innri halla, sem gerir þá virka fyrst og fremst fyrir beygjubeygju á einum-ás frekar en súluþjöppun.
Sp.: Hvernig bera ASTM A36 og ASTM A992 saman fyrir burðarvirka H-geisla?
A: ASTM A992 er staðlað stálflokkur fyrir breiður-flans H-geislar í Norður-Ameríku, sem býður upp á hærri uppskeruþol (lágmark 50 ksi / 345 MPa) og stýrt hámarksafkast-til-toghlutfalls (0,85) fyrir jarðskjálftavirkni. ASTM A36 hefur lægri flæðistyrk (lágmark 36 ksi / 250 MPa) og er venjulega notað fyrir rásarhluta, horn eða plötuframleiðslu.
Sp.: Geta H-geislarnir þínir verið heit-galvaniseraðir án þess að sprunga eða aflögun?
A: Já. Efnasamsetningin-sérstaklega sílikon- og fosfórinnihaldi-er stranglega stjórnað til að forðast hvarfgjarna Sandelin-sviðið (0,04% < Si < 0,14% eða Si > 0,25% með hátt P). Þetta kemur í veg fyrir of þykk, brothætt sink-járnblendilög og tryggir sterka viðloðun við galvaniserun.
